Die SFS Group, Spezialist für Befestigungslösungen rund um die Gebäudehülle, hat das Photovoltaik-Montagesystem Snapsolar für Fassaden-montierte Photovoltaik-Anlagen entwickelt. Denn Photovoltaik wird laut Unternehmen in vielen Projekten längst nicht mehr ausschließlich auf Dachflächen realisiert. Insbesondere bei Bestandsgebäuden oder bereits belegten Dächern gewinnen Fassaden- und Wandanwendungen an Relevanz, um zusätzliche Energieerträge über die Gebäudehülle zu generieren. Mit der vertikalen Installation steigen laut Unternehmen jedoch die Anforderungen an Montage, Toleranzausgleich und Ausführungsqualität.

Im Zentrum von Snapsolar steht ein definiertes Montageprinzip, das auf eine sichere Handhabung und reproduzierbare Abläufe ausgelegt sein soll. Das System kombiniert tragende Profile, Solarmodul-Halter und Klemmelemente. Positionierungs- und Justiermöglichkeiten sollen das exakte Platzieren der Solarpanele erleichtern und ermöglichen einen kontrollierten Toleranzausgleich auf der Baustelle.

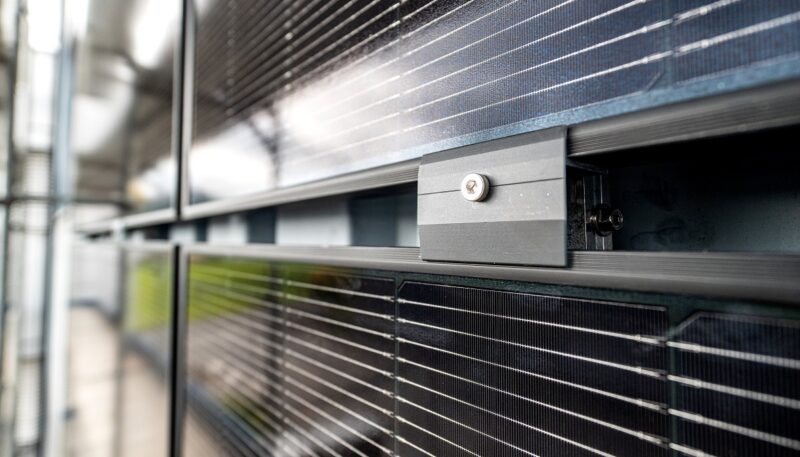

Das Montagesystem basiert laut Hersteller auf abgestimmten Einzelkomponenten, die die direkte Befestigung von Photovoltaik-Modulen auf geeigneten Fassadenuntergründen ermöglichen. Es ist für den Einsatz auf Trapezblechfassaden sowie auf Betonuntergründen konzipiert und kann auf Anfrage auch bei Sandwichpaneelen eingesetzt werden. Zentrale Elemente sind ein Aluminium-C-Profil mit rückseitiger EPDM-Unterlage, Photovoltaik-Halter für PV-Moduldicken von 30 bis 40 Millimetern sowie Mittel- und Endklemmen zur Solarmodul-Fixierung. Ergänzt wird der Aufbau durch den sogenannten Snapclip, der die Position des Modulhalters auf dem Profil sichert und zugleich Justierungen während der Montage ermöglicht. Durch diese systematische Abstimmung soll ein klar strukturierter Aufbau mit wenigen Bauteilen und nachvollziehbaren Montageschritten entstehen.

Photovoltaik-Montagesystem ermöglicht kontrollierte Solarmodul-Positionierung an Fassade

Für die Montage wird das Photovoltaik-Modul zunächst in der unteren Klemme positioniert, wodurch der Zugang zu den rückseitigen Kabelanschlüssen erhalten bleibt. Anschließend wird die obere Modulkante eingesetzt und das Solarpanel kontrolliert in seine endgültige Position abgesenkt. Das Montageprinzip erlaubt eine schrittweise Ausrichtung der Module, ohne benachbarte Elemente demontieren zu müssen, etwa bei durchlaufenden Solarmodul-Reihen an Fassadenflächen. Dadurch lassen sich auch bei größeren Fassadenflächen gleichmäßige Modulbilder realisieren. Zur Feinjustierung stehen Ausgleichs- und Feineinstellplatten zur Verfügung, mit denen man Höhenabweichungen bis zu zwei Millimetern direkt im System ausgleichen kann. Größere Toleranzen lassen sich über eine Anpassung der unteren PV-Modulauflage korrigieren, ohne angrenzende Solarmodule entfernen zu müssen. Nach dem Ausrichten werden die Solarpanele über einen frontseitig zugänglichen Klemmbefestiger mit definiertem Anziehdrehmoment fixiert, wodurch die endgültige Position dauerhaft gesichert wird.

Unterstützende Planungssoftware

Ergänzend unterstützt eine Planungssoftware die Auslegung von Snapsolar-Projekten von der Konzeptphase bis zur Umsetzung. Sie ermöglicht eine systemkonforme Dimensionierung der Anlage sowie die frühzeitige Abstimmung von Modulaufteilung, Befestigungspunkten und Materialbedarf. Dadurch lassen sich Montageabläufe bereits in der Planungsphase optimieren und Schnittstellen zwischen Planung und Ausführung reduzieren.

Mit Snapsolar erweitert SFS das Portfolio an Befestigungs- und Montagesystemen für die Gebäudehülle um eine Lösung für die vertikale Integration von Photovoltaik. Das System überträgt laut Unternehmen etablierte Prinzipien der Fassadenbefestigung auf die Anforderungen moderner Photovoltaik-Anwendungen Es soll den Montageaufwand auf der Baustelle reduzieren und eine effiziente Umsetzung auch bei größeren Fassadenflächen ermöglichen.

Fassaden-PV ist auch ein Thema in der Forschung. Ein Anbieter für Fassadenlösung ist das Unternehmen Mo Energy Systems aus Österreich.
